Laboratorioarvojen ymmärtäminen: Todellinen tapa lukea värejä – Kolme perusparametria teknisten muovien värierojen säätelyyn

"Onko ΔE 2,1 hyväksyttävä kolorimetriraportissa vai ei?"

"Asiakas sanoo, että Lab-arvot ovat poissa, mutta värit näyttävät minusta melkein samalta."

Nämä ovat kysymyksiä, joita tekninen tiimimme kuulee joka päivä. Teknisissä muoviteollisuudessa värieroja ei enää arvioida pelkästään paljaalla silmällä. Olipa kyse autojen sisäosista, 3C-elektroniikkakoteloista tai teollisuuden rakenneosista, asiakkaat sisällyttävät lähes aina värieron hyväksymisstandardin, jossa todetaan selkeästi: ΔE ≤ 0,5, L, a, b-arvot määritettyjen toleranssien sisällä.

Mitä L, a ja b tarkalleen ovat? Ja miksi ne ovat luotettavampia kuin silmämääräinen tarkastus? Tänään selitämme nämä kolme parametria teknisten muovien tuotannon kielellä.

I. Värien "koordinaattijärjestelmä": Laboratorion väriavaruus

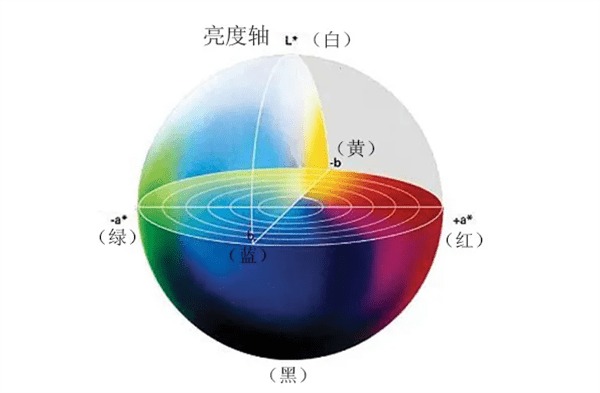

Kuvittele, että sijainnin määrittämiseksi kartalla tarvitset pituusasteen, leveysasteen ja korkeuden. Lab-väriavaruus on värien "kolmiulotteinen koordinaattijärjestelmä".

Kansainvälisen valaistuskomission (CIE) vuonna 1976 perustama se on edelleen maailmanlaajuinen kultastandardi värimittauksissa. Mikä tahansa väri voidaan yksilöllisesti sijoittaa tähän kolmiulotteiseen avaruuteen koordinaattijoukon (L, a, b) avulla.

• L-arvo (Vaaleus): Vaihtelee 0 - 100. L=100 on puhdasta valkoista, L=0 on puhdasta mustaa. Teknisissä muoveissa harmaaksi muuttuva musta tai kellertävä valkoinen osa on olennaisesti L-arvon muutos.

• arvo (puna-vihreä sävy) : Positiiviset arvot osoittavat punaista, negatiiviset arvot vihreää. Kun palamista hidastavasta ABS:stä, jonka pitäisi olla kirkkaan punainen, muuttuu "tumma tiilenpunainen", ongelma on todennäköisesti arvo.

• b-arvo (Yellow-Blue hue) : Positiiviset arvot osoittavat keltaista, negatiiviset arvot sinistä. Arvo b on "herkin" parametri – materiaalit, kuten PBT, PC ja nailon, ovat alttiita kellastumaan korkean lämpötilan käsittelyn aikana. Kun b-arvo siirtyy positiivisesti, osa "muuttuu näkyvästi keltaiseksi".

II. Kolme numeroa, kolme yleistä "väriero-oiretta"

Tuotantokerroksessa diagnosoimme nopeasti perimmäiset syyt laboratorioarvojen muutosten kautta:

1. Suuri poikkeama L-arvossa – Priorisoi materiaalin kunnon ja muovausprosessin tarkistaminen.

• Korkea L-arvo (liian valkoinen/vaalea): Mahdollisesti alhainen muotin lämpötila tai liian vähän titaanidioksidia värin perusseoksessa.

• Matala L-arvo (liian tumma): Mahdollinen materiaalin heikkeneminen (liiallinen altistuminen korkeille lämpötiloille) tai huono homeen ilmaantuminen.

2. Suuri poikkeama arvossa – Priorisoi materiaalin koostumuksen tarkistaminen.

• Positiivinen arvon muutos (punertava): Yleistä palonestoaineissa, joissa palonestoaine hajoaa korkeissa lämpötiloissa aiheuttaen väriaineen värjäytymistä.

3. Suuri poikkeama b-arvossa – Ensisijaisesti tarkista kuivausolosuhteet ja ruiskutuslämpötila.

• Positiivinen muutos b-arvossa (keltainen): Yleisin syy on ylikuivuminen tai liiallinen sulamislämpötila. Nailonmateriaalit ovat erityisen herkkiä – b-arvon ryömintä 0,5 on näkyvästi "keltaista" paljaalla silmällä.

III. Mikä on ΔE? Miksi emme voi luottaa ΔE:hen yksin?

ΔE on L-, a- ja b-mittojen yhdistetty poikkeama, joka lasketaan seuraavasti:

ΔE = √[(ΔL)² + (Δa)² + (Δb)²]

Se käyttää yhtä numeroa tiivistämään "kokonaisvärieron", mikä tekee nopean arvioinnin helpoksi. Ongelma on kuitenkin: Sama ΔE voi edustaa hyvin erilaisia ​​väripoikkeamia.

Esimerkiksi:

• Tapaus A: ΔL=1,0, Δa=0, Δb=0 → ΔE=1,0 (hieman liian valkoinen)

• Tapaus B: ΔL=0,6, Δa=0,6, Δb=0,6 → ΔE≈1,04 (poikkeamat kaikkiin kolmeen suuntaan)

Molemmilla on lähes sama ΔE, mutta tapaus B on "monimutkaisempi" ja voi näyttää "mutaisemmalta" paljaalla silmällä. Siksi ammattimaisessa värierojen hallinnassa on otettava huomioon sekä ΔE että yksilölliset toleranssit. Autojen sisäosien yleinen standardi on: ΔE < 1,0, jossa |ΔL| < 0,5, |Δa| < 0,5, |Δb| < 0,5.

IV. Mistä väriero tulee? Neljä yleistä lähdettä

Asiakkaiden palvelemisesta saadun vuosien kokemuksen perusteella tärkeimmät värierojen lähteet jakautuvat neljään kategoriaan:

1. Materiaalierän vaihtelu – Erilaisten teknisten muovierien pohjavärissä voi olla pieniä eroja. Jopa samalla luokalla ei ole harvinaista, että POM:n erien välinen b-arvon vaihtelu 0,3–0,5.

2. Kuivausprosessi käsistä – Materiaalit, kuten nailon, PET ja PC, ovat herkkiä kosteudelle. Ali- tai ylikuivaus voi aiheuttaa kellastumista. Yhdessä tapauksessa käyttäjä nosti kuivauslämpötilaa 80 °C:sta 100 °C:seen, jolloin b-arvo hyppäsi 1,2:sta 2,8:aan, jolloin koko erä romutettiin.

3. Ruiskuvaluprosessin ajautuminen – Pienet muutokset vastapaineessa, ruuvin nopeudessa, ruiskutusnopeudessa, pitopaineessa, muotin lämpötilassa jne. voivat muuttaa sulavirtausta ja kiteytymiskäyttäytymistä, mikä vaikuttaa värin ulkonäköön. Lasikuituvahvisteiset materiaalit ovat erityisen herkkiä.

4. Mittausympäristön erot – Erilaiset kolorimetrit, valonlähteet, mittausaukot tai jopa käyttäjän kohdistama paine voivat vaikuttaa lukemiin. Asiakkaiden ja toimittajien tulee sopia yhtenäisestä mittausstandardista (esim. D65-valaisin, 10° tarkkailukulma).

V. Päätelmä: Väriä voidaan hallita

Teknisissä muoveissa väri ei ole enää mysteeri. Kolme numeroa L, a ja b muuttavat subjektiivisen tunteen "väri on mielestäni väärä" objektiiviseksi tosiasiaksi "L-arvo ylittää toleranssin 0,6, b-arvo 0,8". Värierojen neljän lähteen ymmärtäminen auttaa meitä estämään ongelmia ennen kuin niitä ilmenee.
